详细介绍

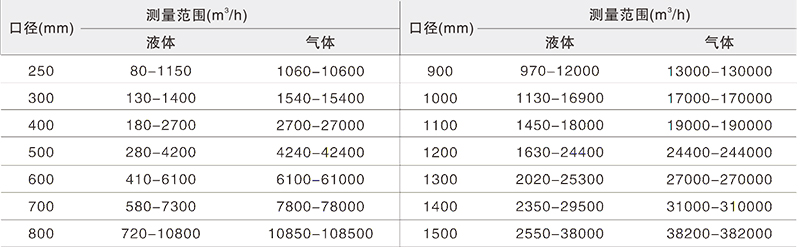

Ⅰ.插入式涡街流量计流量范围

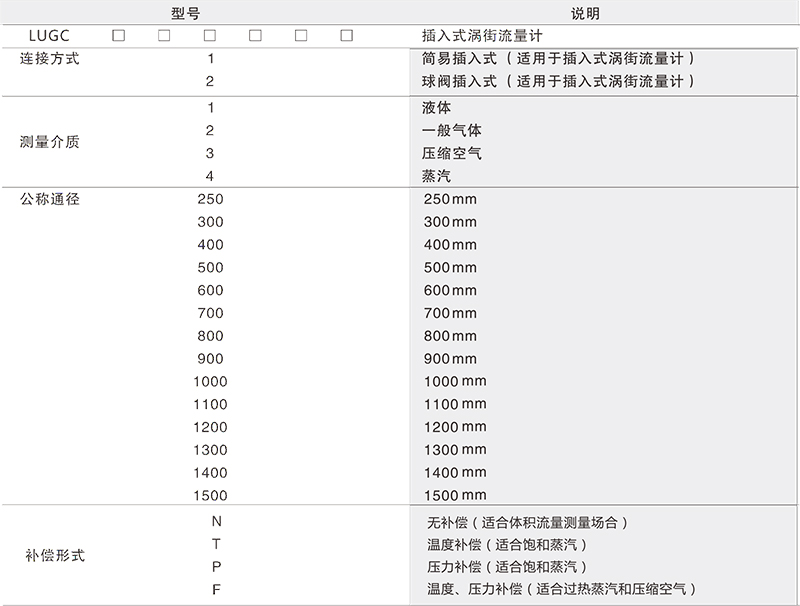

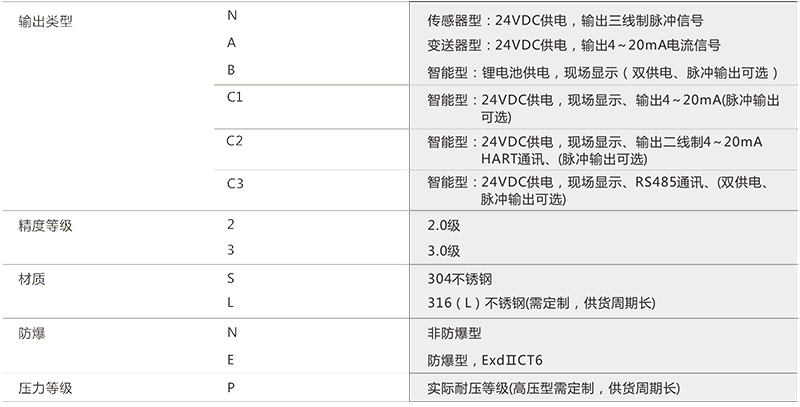

Ⅱ.产品选型

Ⅲ.插入式涡街流量计的安装及尺寸

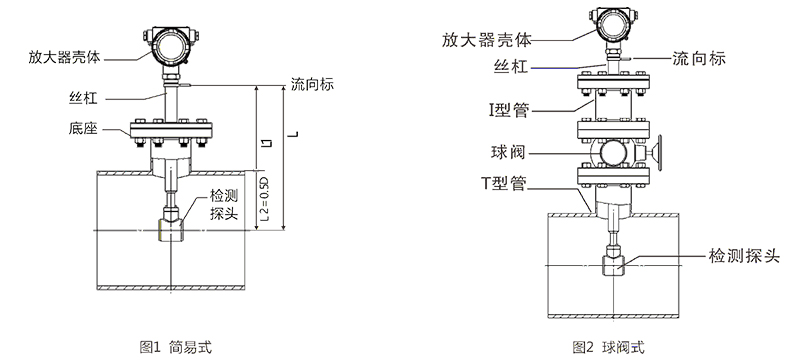

1.结构形式

2.简易式流量计安装方法
■在满足流量计直管段要求的安装点上开一个Ф100的圆缺。
■用Ф109 x4.5mm基座的下管段与管道上开好口的圆缺焊接,基座焊接后目测不得有明显的歪斜。
■将测速探头插入管道中,调整好插入深度使测头中心与管道的中轴想吻合,测头中心线与管道中轴线的夹角不应大于5度,然后调整好流向标使其与流体的流向相同。
■把法兰或球阀与焊接好的基座对接,用螺栓紧固好。
