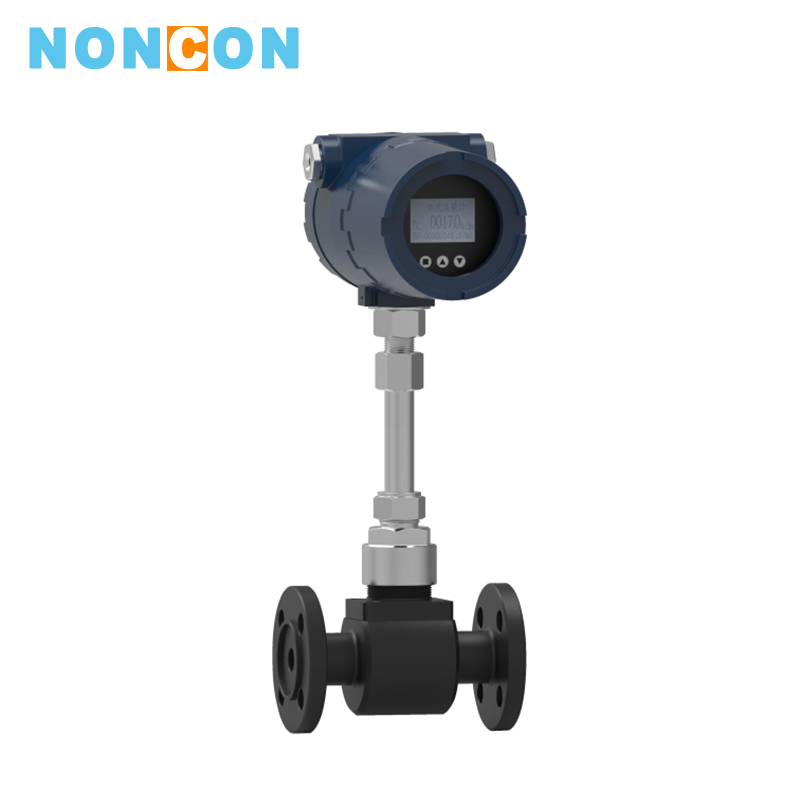

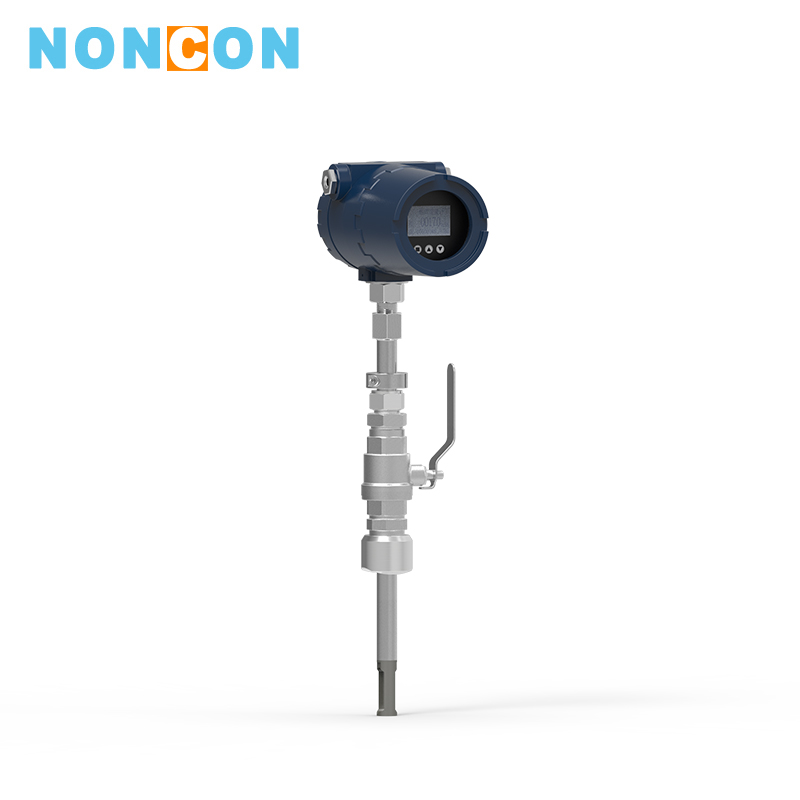

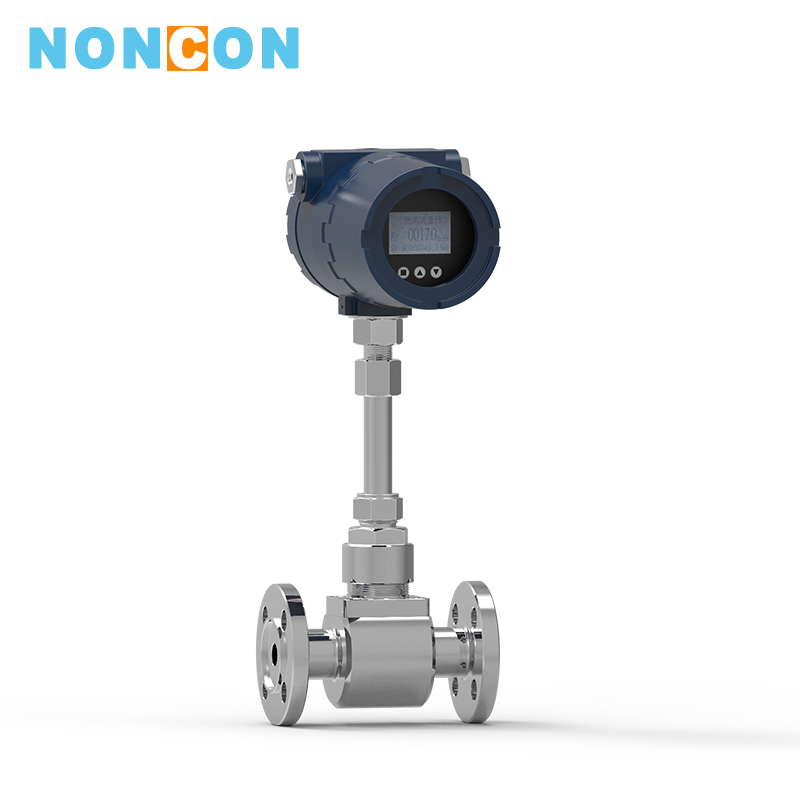

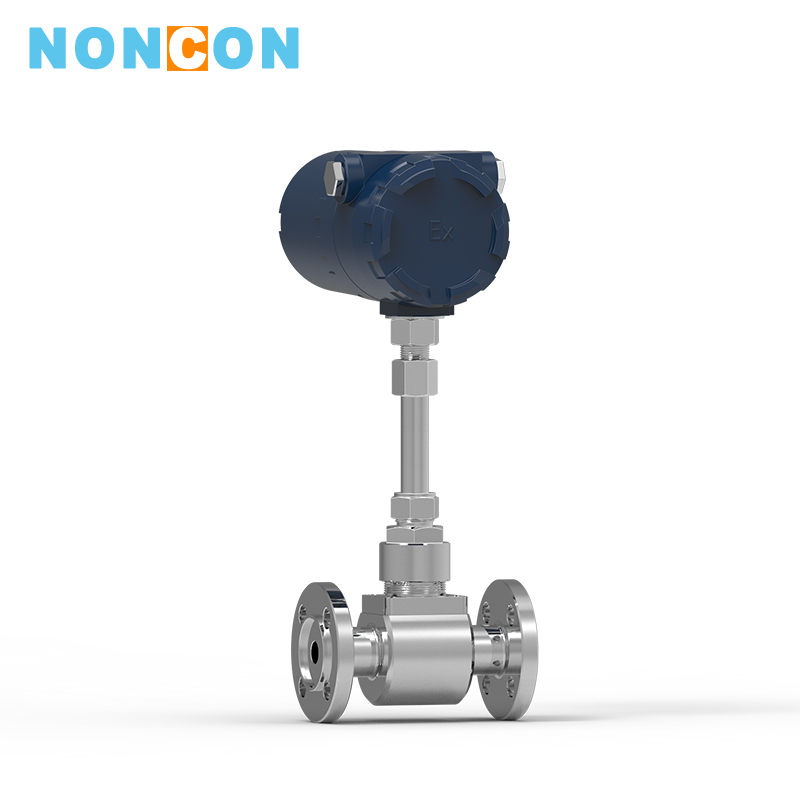

LKQ系列热式气体质量流量计

典型应用：石油、化工、电力、冶金、城市供气等行业测量气体的流量

测量介质：

测量各种气体，流动气体

LKQ系列热式气体质量流量计为气体质量流量的检测提供了可靠的解决方案低流量敏感、快速响应及量程比宽使得这一型号的仪表成为许多重要气体应用领域的首选产品。Steel-Trak传感器自动修正温度压力影响使质量流量输出更加稳定、可靠。它在气体测量方面的优势特别明显尤其是在压力小、气体成分复杂的情况下。热式气体质量流量计同其它流量计相比有着压损小、量程比宽、小量程段灵敏度高等优点更利于节约能源及采购成本。
LKQ系列热式气体质量流量计是一种无须压力、温度补偿就能方便地检测在管道中流动的空气、天然气、氢气、氧气、氯气、氨气、氩气、氨气、沼气、煤气、光气、烟道气和各种化工混合气的质量流量的流量测量及监控仪表可广泛地应用于石油、化工、治金、电力、水处理、造纸、食品、医药、水泥、纺织及各生产、科研单位制气、用气的过程控制和气体流量测量广泛应用于:钢铁厂焦厂煤气流量测量
烟囱排出的烟气流量测量
水处理中曝气流量测量
水泥、卷烟、玻璃厂生产过程中气体流量测量
压缩空气流量测量
各种天然气、煤气、液化气、火炬气、氩气、二氧化碳等等混合气体流量测量

立即询价

样本下载

详细介绍

Ⅰ.产品特点
无须压力、温度补偿,直接测量气体的质量流量；
高重复性、高可靠性、高稳定性、高精确度；
量程范围度宽:最大可达到1000:1以上；
防爆、抗腐蚀设计,适合于恶劣工况、腐蚀性场合；
灵敏度高,尤其适合于大管径、低流速的流量测量；
压力损失极小,几乎忽略不计；
结构多样,安装灵活,装卸方便,使用简便,基本免维护；
LCD显示屏,清晰直观同时显示瞬时流量和累计流量,让你看得更清楚、更直接；

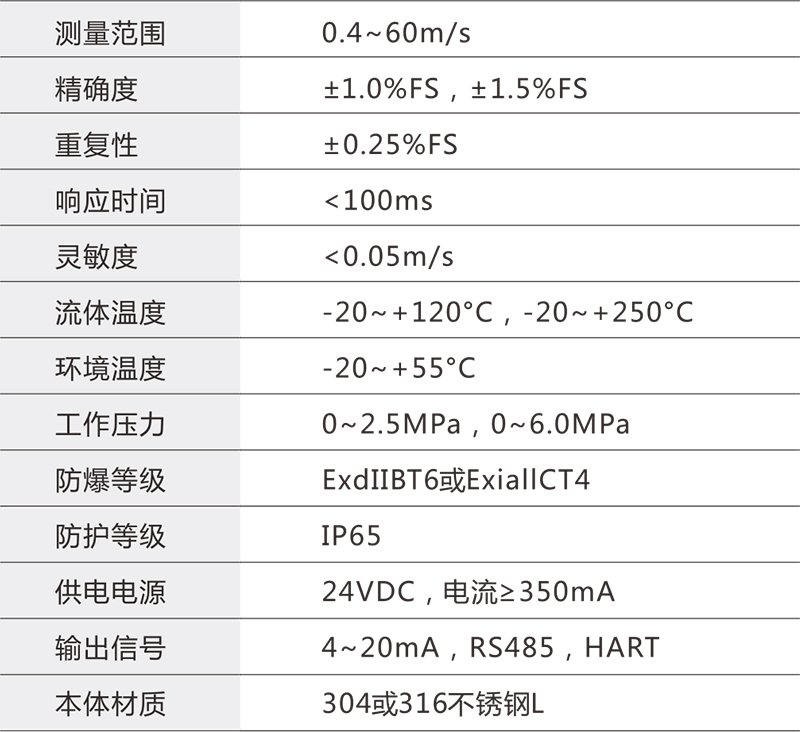

Ⅱ.技术参数

Ⅲ.测量原理
如图1所示,温度传感器测量管道内气体的温度,另一个为速度传感器,电加热到高于温度传感器测量得到的温度,并且保持温差值恒定。当气体流动带走速度传感器上的热量时,为保持温差恒定,需要额外的电补偿加热,而这个补偿的电功率大小和气体质量流量成正比。

上式中:Qm为气体质量流量,k为仪表亲数（恒定），A为补偿的电场率大小（可以通过测量得到),Cp为定压比热容(由气体组分决定) ; t为两探头间的温度差(恒定); S为管道截面积。
基于上述原理,对于大管径的流量测量来说,虽无相应的大管径标定装置来对流量计进行标定,但只要在标准口径的标定装置上测定相应的质量流速,也就可以方便地测量大管径中流体的质量流量了。
两个传感器都是用性能稳定的金属铂材料,通过特殊工艺密封在316L不锈钢管或抗酸、碱腐蚀的特种材料管中制成,因此极为坚固,并不会污染被测流体或受被测流体污染,且其抗腐蚀性能相当好。
Ⅳ.参考范围

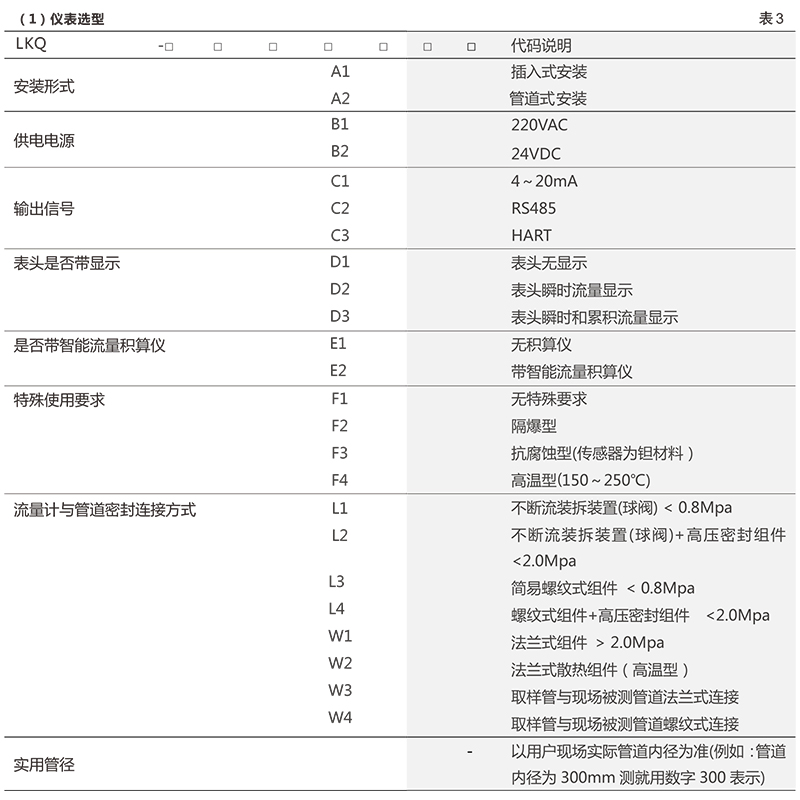

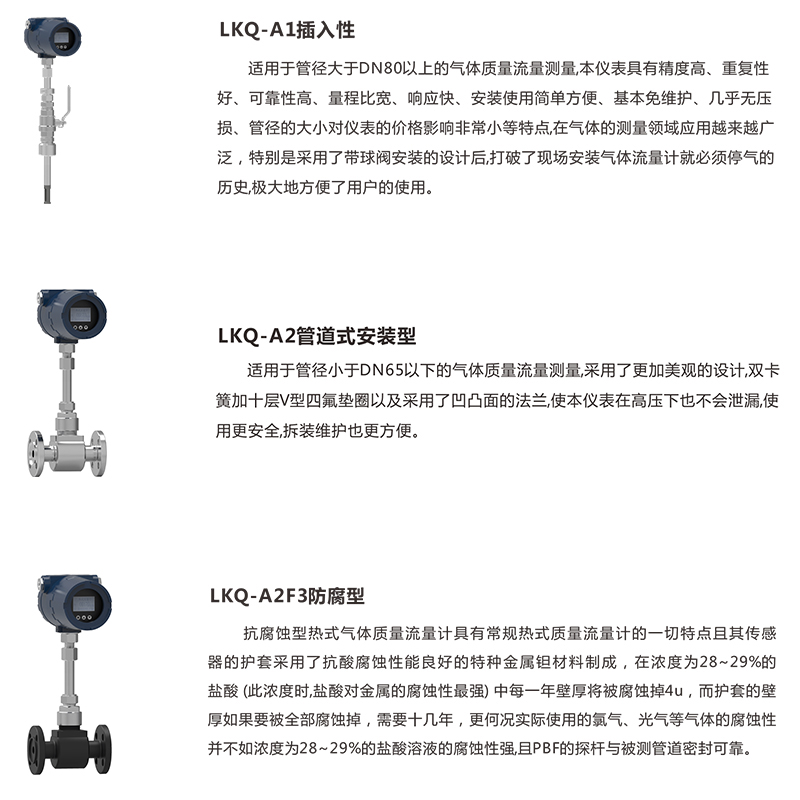

Ⅴ.产品分类

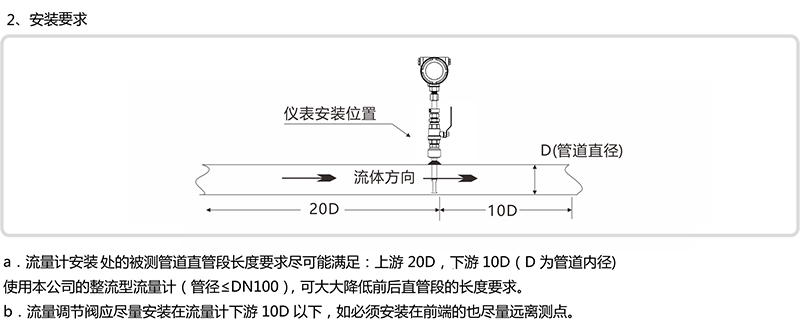

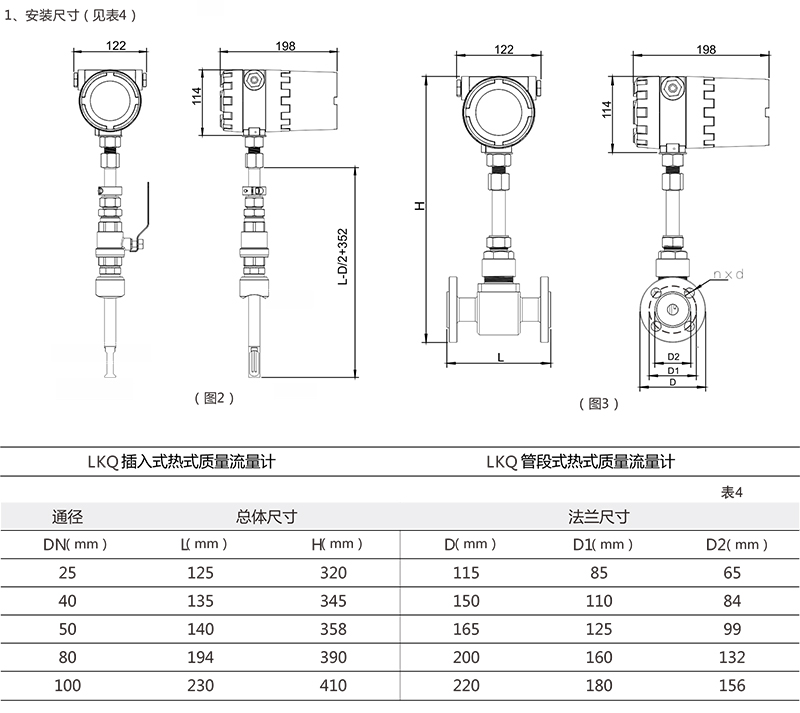

Ⅵ.安装尺寸与要求
